動力いらず&片手に収まる サイズで驚きの1,000Nm!

  • CLASS
    倍力レンチ BOOST WRENCH
  • POWER
    手動 MANUAL
  • TYPE
    ハンド HAND
  • PRODUCT BY
    norbar
このサイズで1000Nm!

いちばん小さいモデル「HT-52」は、缶コーヒー程度のサイズで1,000Nmという高トルクを発揮します。

逆さ使用もハンズフリー

AWUR(アンチワインドアップ機構)搭載モデルは、反力点を固定するので下側からの作業時も本体が落下しません。

作業場所が限られる風車内でも

小さな本体と最小5°の咬合角度で作業場所が限定される風車内などの作業にも最適です。

AWUR機構で実現する狭所作業とハンズフリー

通常の倍力レンチの場合
倍力レンチ本体と入力用レンチ分のあそび以上の振り幅が必要!

通常の倍力レンチは締付中に入力用レンチから手をはなすと反力が解放されてしまうため、毎ストロークごとに無駄な振り幅が発生してしまいます。そのため入力用レンチには大きな動きが必要です。

AWUR機構HTシリーズの場合
TTIシリーズのあそびである5°以上の角度があれば締付OK!

HTシリーズのAWUR機構は本体が反力点を固定するので、入力用レンチのあそび以上の振り幅が確保できればどんな狭い場所でも作業可能で、同時に反転状態での使用も可能にしました。

[ その他の機能も充実 ]
  • 正転・逆転ワンタッチ切り替え

  • 過大な負荷による内部ギアの損傷を防ぐ安心設計

  • 締付精度は±4%と高精度

現場密着だから分かる 作業員のホンネ

ハンドタイプながら小型の油圧レンチと同等のトルクを発揮できるため、常備工具や、はじめての特殊工具として高い人気を誇ります。使い方が簡単でデモもスピーディに行えます。

使い方・導入事例を動画でご紹介

高効率小型倍力レンチとトルクレンチTTiシリーズの使い方がよく分かります。缶コーヒー程度の一番小さなボディの物でも、最大1000Nmを発揮する、1つは持っておきたいアイテムです。

高効率小型倍力レンチ HT-52を使い、風車タワーのボルト締め付け(M30)を行っています。下側からの使用でも落下する事無く、非常に軽い力で作業出来ている様子がよくわかります。カチっと音がなったら締め付け完了です。

サイズ・スペック

SIZE

SIDE
SIDE SIZE

SPEC

HT-52/22
HT-52/22A
HT-72/27
HT-72/27A
HT-92/25A
トルクレンジ(Nm) AWUR 増大比 入力角(in) 出力角(in) L(mm) H1(mm) H2(mm) D(mm) 反力アーム重量(kg) 本体重量(kg)
min max
264 1,000 × 22:1 1/2 3/4 131 175 139 52 0.85 1.4
264 1,000 22:1 1/2 3/4 131 189 153 52 0.85 1.4
324 2,000 × 27:1 1/2 1 165.5 208.7 164.8 72 0.66 2.7
324 2,000 27:1 1/2 1 165.5 226.4 182.3 72 0.66 3.0
300 4,000 25:1 1/2 1 204.9 277.4 220.3 92 1.35 5.4

TORQUE RANGE

トルクレンジ一覧(Nm)

HT-52/22
HT-52/22A
HT-72/27
HT-72/27A
HT-92/25A
500 1,000 1,500 2,000 3,000 4,000 5,000 6,000
264 1,000
264 1,000
324 2,000
324 2,000
300 4,000

TTi SPEC

TTi60
TTi100
TTi150
TTi200
出力角(in) 使用範囲(Nm) 最小目盛り(Nm) ラチェット径(mm) ギア数 全長(mm) 重量(kg)
1/2 12 - 60 0.25 38 48 348 0.9
1/2 20 - 100 0.5 46 48 405 1.0
1/2 30 - 150 0.5 46 48 455 1.1
1/2 40 - 200 1 46 48 505 1.2

OPTION ◎付属 ○対応 △相談

六角/12角ソケット
ヘキサゴンソケット
反力アーム
ロング反力アーム
ダブル反力アーム
ブランク反力アーム
ダブルブランク反力アーム
ノーズエクステンション
-
手持ちハンドル
-
FRLユニット付き専用ケージ
-
専用キャリングケース
共回りストッパー
ハンドル形状選択
-
校正/トレーサビリティ証明書
コンパクトなキャリングケース

コンパクトで移動も収納も容易なキャリングケースが付属します。TTiシリーズを同梱できるタイプもご用意可能です。

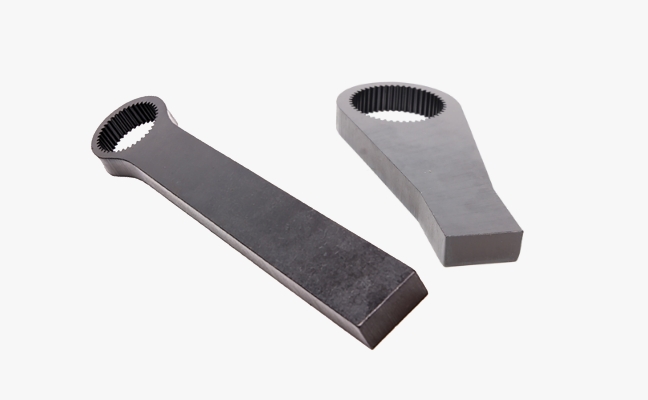

カスタム設計可能な反力アーム

付属している標準反力アームで対応できない場所には、オリジナルの反力アームを設計することで対応できます。
