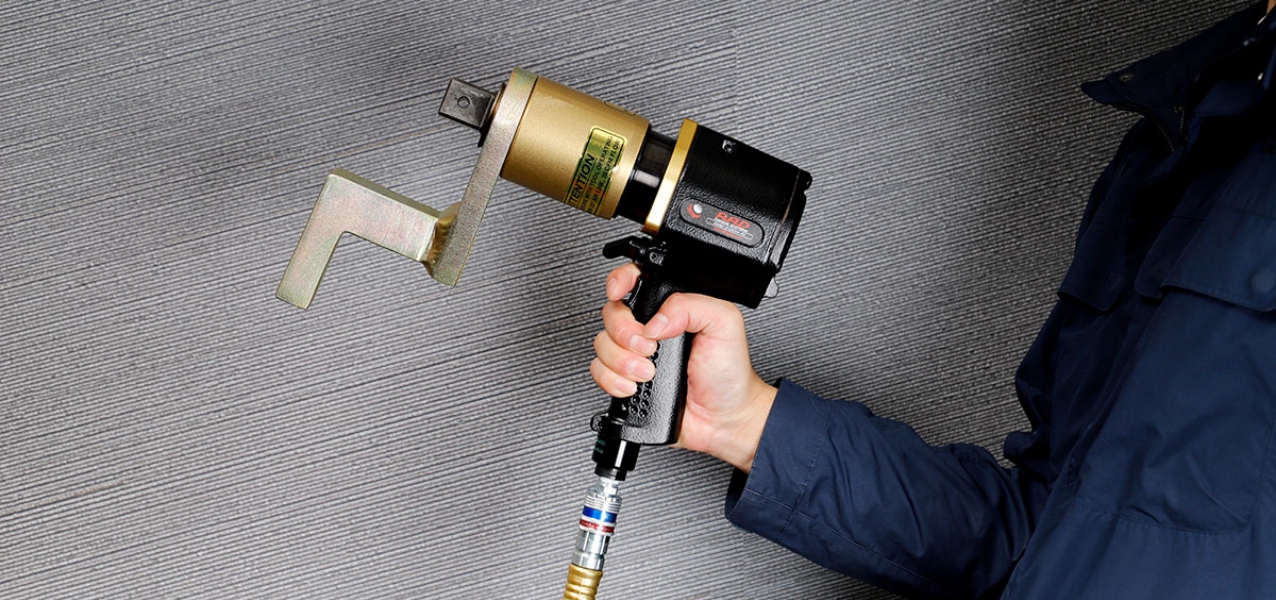

- 作業者にやさしい軽量・安全設計
-
片手で無理なく持てる軽さ、フリージョイントで手首への負担の軽減と、作業者のことを考えた設計です。
- 歴史と信頼のRADシリーズ
-

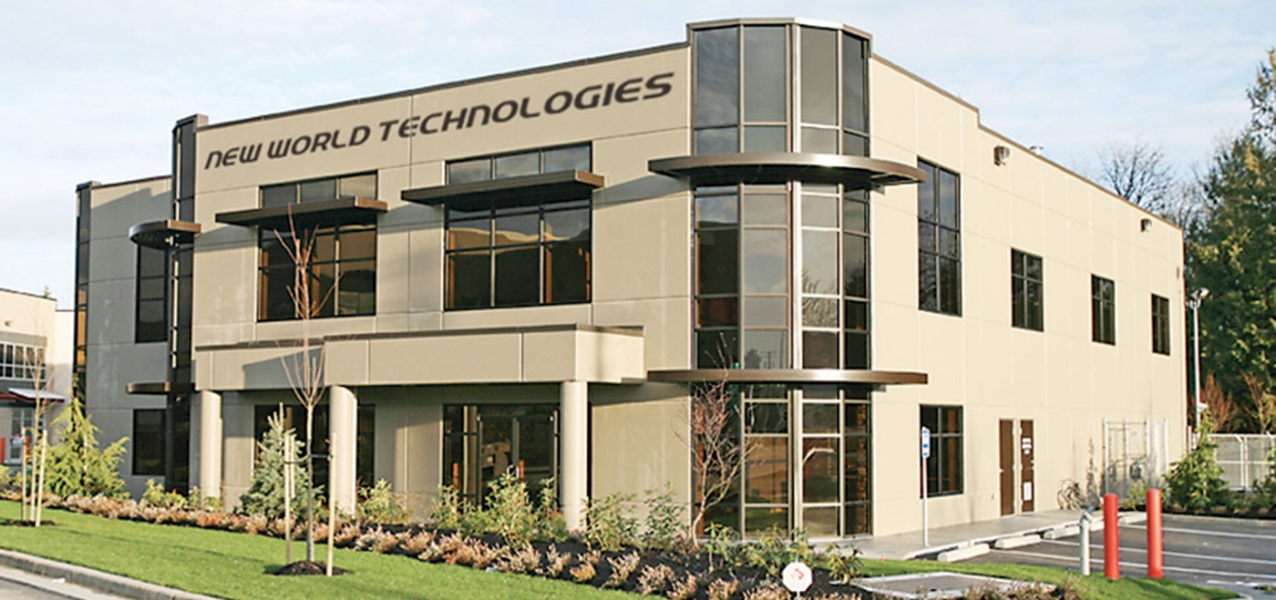

世界各国で使用され、２０年の歴史を誇るカナダの老舗メーカーNew World Technologies社製です。

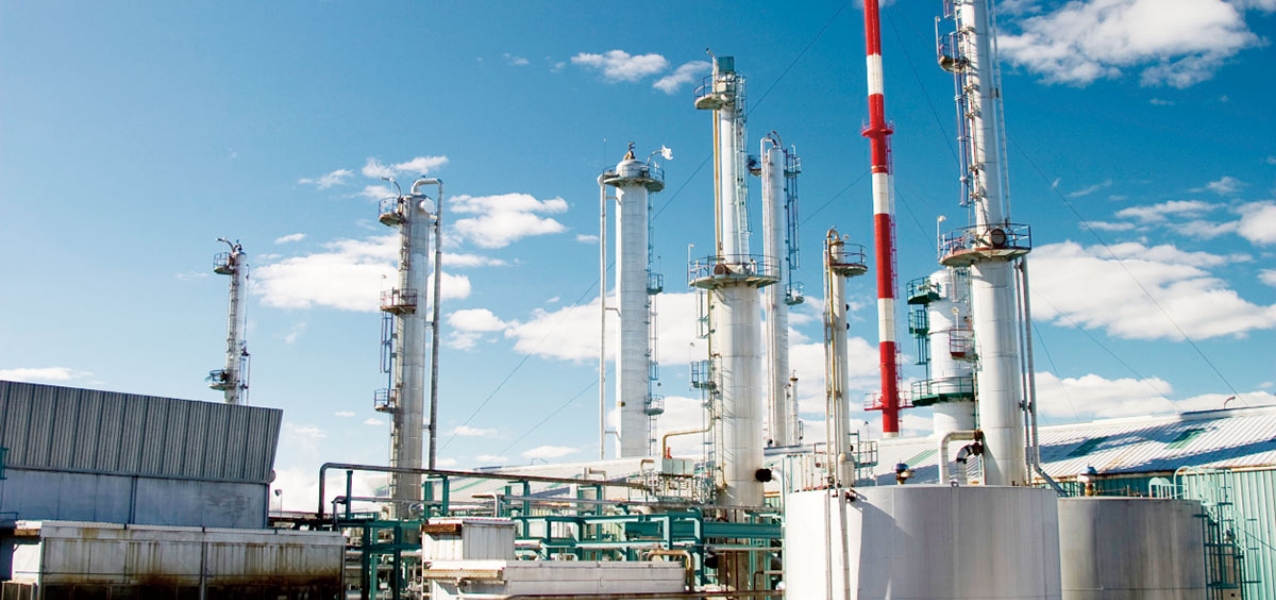

- 防爆エリアでも使用可能
-
油圧機構を持たないGX・DXシリーズは、石油・化学プラントなどの実績が非常に豊富です。
ハイスピードと手軽さを 両立したエアートルクレンチ
※インパクトレンチではありません。締付には反力アームが必要です。
-
- CLASS
- トルクレンチ TORQUE WRENCH
-
- POWER
- エアー AIR
-
- TYPE
- ピストル PISTOL
-
- PRODUCT BY
-
エアーがあればどこでも締付。簡単３ステップ！
- エアーホースをつなぐ
- トルク設定表を見てエアー圧力を調整
- セットしてトリガーを引く
-
作業者にやさしい 振動が無く、低い騒音レベル。本体とコードのみの構成で移動も簡単。
-
快適な連続回転作業 正転・逆転ワンタッチ切替、低圧・高圧自動切替、目標トルク達成時の自動停止。
-
豊富なオプション 反力アームの種類が豊富で、多様なアプリケーションに対応。
-
オールインワンケース 反力アームなども一緒に収納できるケースが標準付属。

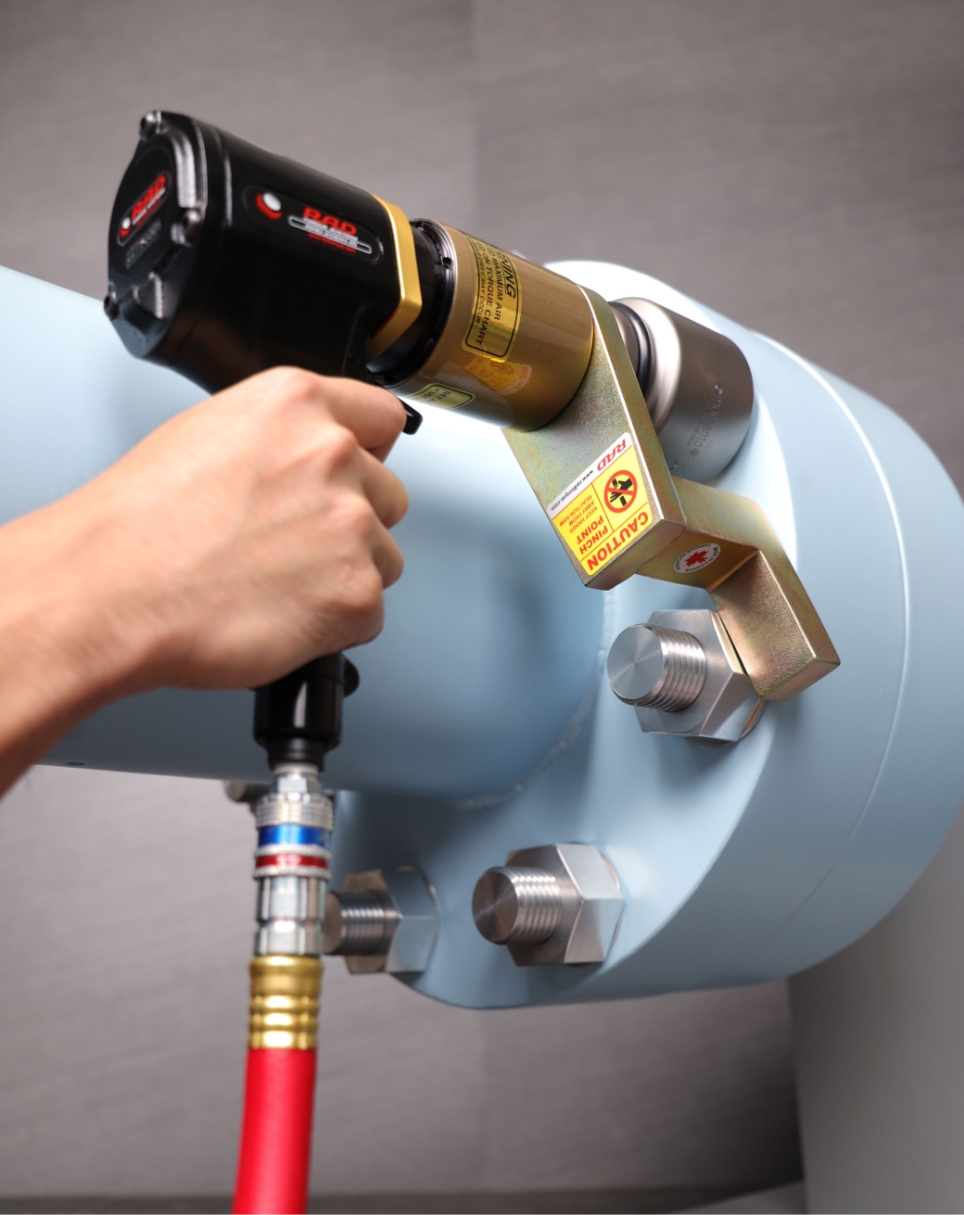

ガンタイプの締付工具としてメジャーな、インパクトレンチと同じ感覚で使えるRADエアートルクレンチ。しかし性能は全くの別物。振動が無く、騒音レベルも「音量大きめのTV」と同程度と作業者に優しく、さらに高い締付精度でトルク管理も可能。圧倒的な使い勝手が大好評です。
使い方・導入事例を動画でご紹介
エアートルクレンチRADシリーズの締め付けデモです。小型・軽量なエアートルクレンチRADならではの、スピーディーなボルト締め付けがよくわかります。
エアートルクレンチRADシリーズの圧力設定の仕方が分かります。ご覧頂いて分かる通り、数十秒の動画で説明が出来るほど簡単な設定です。
エアートルクレンチRAD 34GXを使用して、 クライミングクレーンのボルト締め付け（M36）を行っています。エアー設備があればどこでも駆動でき、専用のゲージつきで非常に軽量なので、このような高所での作業も身軽に行えます。
エアートルクレンチRAD 34GXを使用して、石油プラントの熱交換器のボルト締め付け（1-3/4インチ）を行っています。簡単な手順・操作で非常にテンポの良い作業が行われている様子がよくわかります。
エアートルクレンチRAD 34GXを使用して、プレート式熱交換器のボルト締め付け（2インチ）を行っています。軸方向にスペースがありませんが、ミッシングリンクを使用する事でカバーできます。エアートルクレンチRADシリーズはオプションも豊富です。
サイズ・スペック
SIZE
SIDE
FRONT
SPEC
| スタンダード |
|---|
| RAD 475SL |
| RAD 10GX |
| RAD 14GX |
| RAD 34GX |
| RAD 46GX |
| 全長の短いコンパクトギア |
| RAD 20DX |
| RAD 40DX |
| RAD 70DX |
| RAD 80DX |
| RAD 110DX |
| ロングノーズ |
| RAD 10GX-R |
| ハイスピード |
| RAD 14GX-2 |
| RAD 20DX-2 |
| RAD 34GX-2 |
| RAD 40DX-2 |
| トルクレンジ(Nm) | パートNo. | 駆動軸（in） | 無負荷回転数（rpm） | 騒音レベル（dB） | L（mm） | H（mm） | W（mm） | D（mm） | 重量（kg） | |
|---|---|---|---|---|---|---|---|---|---|---|
| min | max | |||||||||
| 70 | 475 | 13573 | 3/4 | 65 | 80 | 167 | 222 | 70 | 61 | 2.7 |
| 150 | 950 | 13539 | 3/4 | 20 | 80 | 228 | 228 | 70 | 63 | 3.6 |
| 275 | 1,400 | 13549 | 3/4 | 20 | 80 | 228 | 205 | 70 | 63 | 3.8 |
| 700 | 3,400 | 13565 | 1 | 9 | 85 | 240 | 241 | 83 | 78 | 6.1 |
| 1,400 | 4,600 | 13571 | 1 | 12 | 85 | 317 | 274 | 94 | 86 | 9.0 |
| 400 | 2,000 | 19135 | 1 | 10 | 85 | 203 | 205 | 70 | 69 | 4.0 |
| 1,200 | 4,000 | 24717 | 1 | 8 | 80 | 254 | 241 | 83 | 81 | 6.7 |
| 2,000 | 7,000 | 26133 | 1-1/2 | 6.7 | 85 | 285 | 264 | 95 | 95 | 10.6 |
| 2,700 | 8,000 | 15805 | 1-1/2 | 6.6 | 85 | 348 | 277 | 101 | 101 | 12.5 |
| 3,400 | 11,000 | 23229 | 1-1/2 | 4 | 85 | 308 | 270 | 108 | 108 | 13.7 |
| 400 | 950 | 13541 | 3/4 | 115 | 80 | 368 | 228 | 70 | 63 | 5.4 |
| 475 | 1,400 | 19774 | 3/4 | 80 | 80 | 261 | 205 | 70 | 63 | 4.5 |
| 700 | 2,000 | 19775 | 1 | 50 | 80 | 251 | 205 | 70 | 68 | 4.7 |
| 950 | 3,400 | 19776 | 1 | 44 | 80 | 305 | 254 | 84 | 78 | 7.5 |
| 1,400 | 4,000 | 24952 | 1 | 49 | 80 | 309 | 254 | 83 | 81 | 7.3 |
TORQUE RANGE
トルクレンジ一覧（Nm）
| スタンダード |
|---|
| RAD 475SL |
| RAD 10GX |
| RAD 14GX |
| RAD 34GX |
| RAD 46GX |
| 全長の短いコンパクトギア |
| RAD 20DX |
| RAD 40DX |
| RAD 70DX |
| RAD 80DX |
| RAD 110DX |
| ロングノーズ |
| RAD 10GX-R |
| ハイスピード |
| RAD 14GX-2 |
| RAD 20DX-2 |
| RAD 34GX-2 |
| RAD 40DX-2 |
| 500 | 1,000 | 1,500 | 2,000 | 3,000 | 4,000 | 5,000 | 10,000 | 20,000 | 40,000 | 60,000 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
70
475
|
|||||||||||||||||||||
|
150
950
|
|||||||||||||||||||||
|
275
1,400
|
|||||||||||||||||||||
|
700
3,400
|
|||||||||||||||||||||
|
1,400
4,600
|
|||||||||||||||||||||
|
400
2,000
|
|||||||||||||||||||||
|
1,200
4,000
|
|||||||||||||||||||||
|
2,000
7,000
|
|||||||||||||||||||||
|
2,700
8,000
|
|||||||||||||||||||||
|
3,400
11,000
|
|||||||||||||||||||||
|
400
950
|
|||||||||||||||||||||
|
475
1,400
|
|||||||||||||||||||||
|
700
2,000
|
|||||||||||||||||||||
|
950
3,400
|
|||||||||||||||||||||
|
1,400
4,000
|
|||||||||||||||||||||
OPTION ◎付属 ○対応 △相談
- 六角／１２角ソケット
- ○
- ヘキサゴンソケット
- ○

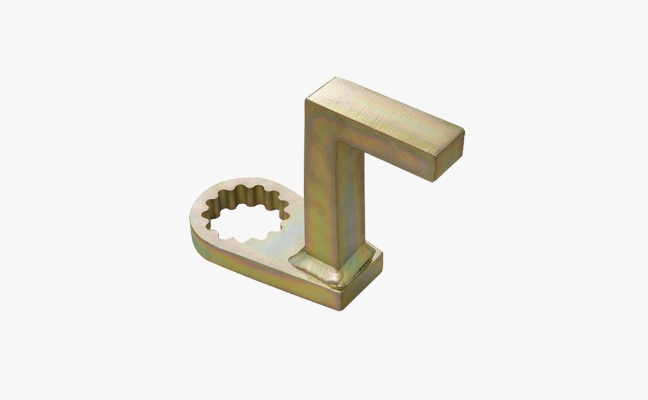

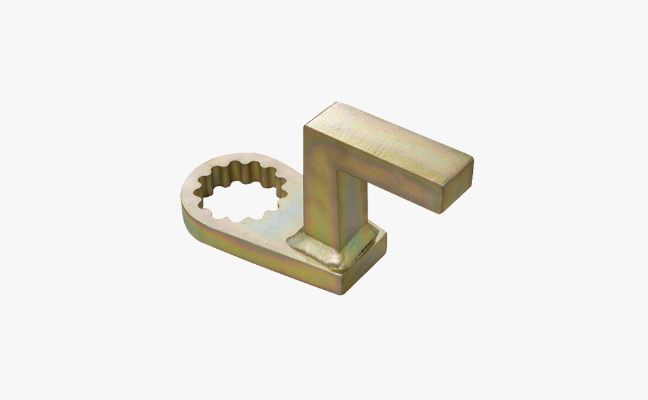

- 反力アーム
- ◎
- ロング反力アーム
- ○
- ダブル反力アーム
- ○
- ブランク反力アーム
- ○

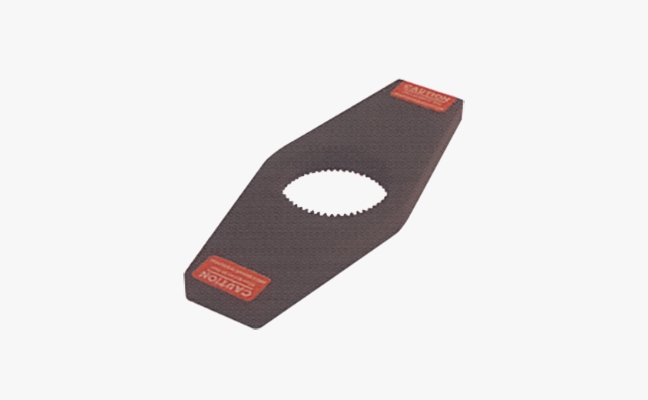

- ダブルブランク反力アーム
- ○
- ノーズエクステンション
- ○
- 手持ちハンドル
- △

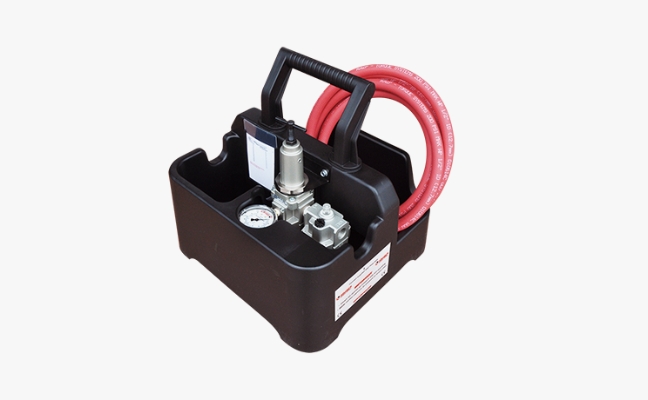

- FRLユニット付き専用ケージ
- ◎
- 専用キャリングケース
- -
- 共回りストッパー
- ◎
- ハンドル形状選択
- -
- 校正／トレーサビリティ証明書
- △
- 反力アームを中心とした豊富なオプション
-
オールインワン収納の専用ケージと反力アームが標準付属。さまざまな反力アームなどを駆使することで作業の幅が広がります。
